Laserski razrez cevi
Smernice in dobre prakse za pripravo datotek za laserski razrez cevi.
1. Primerni formati datotek
Priporočen format
Za najhitrejšo pripravo ponudbe oddajte 3D model cevi ali profila:
- STEP
- STP
Alternativna možnost
Sprejmemo tudi delavniške risbe, skice ali fotografije v naslednjih formatih:
- AI
- EPS
- JPG
- PNG
2. Zahteve za pripravo datotek
Za uspešno oddajo povpraševanja upoštevajte spodnje smernice za pripravo dokumentacije.
Smernice za laserski razrez pločevine
Pri pripravi datotek za laserski razrez cevi veljajo splošne smernice za laserski razrez pločevine, kjer so te smiselno uporabne. To vključuje predvsem zahteve glede priprave datotek, minimalnih velikosti izrezov, razdalj med izrezi, širine mostičkov...
→ Smernice za laserski razrez pločevine3D model cevi

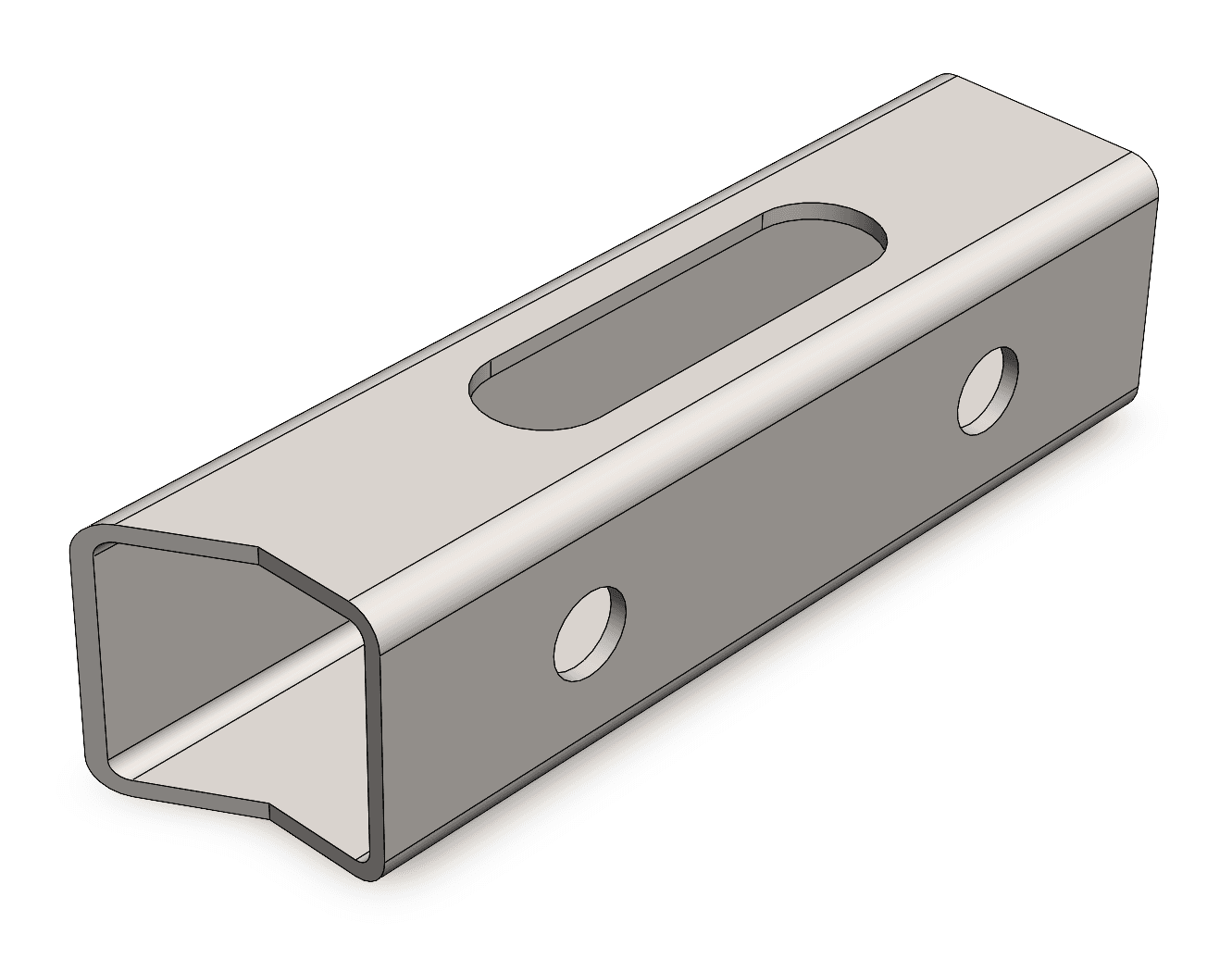

3D model naj predstavlja končno geometrijo kosa in naj vključuje profil cevi, debelino stene ter vse izreze. Različni kosi naj bodo shranjeni v ločenih datotekah.
Zahtevnejše geometrije in izreze za hitrejšo pripravo ponudbe oddajte v obliki 3D modela (STEP/STP).
Opišite dodatne zahteve
Informacije, ki jih iz 3D modela ni mogoče enoznačno določiti, navedite v polju opomba ob oddaji povpraševanja.
To velja predvsem za posebne tolerance, zahtevano orientacijo zvarnega šiva ter druge funkcionalno pomembne zahteve.
3. Konstrukcijska pravila
Upoštevajte radije cevi

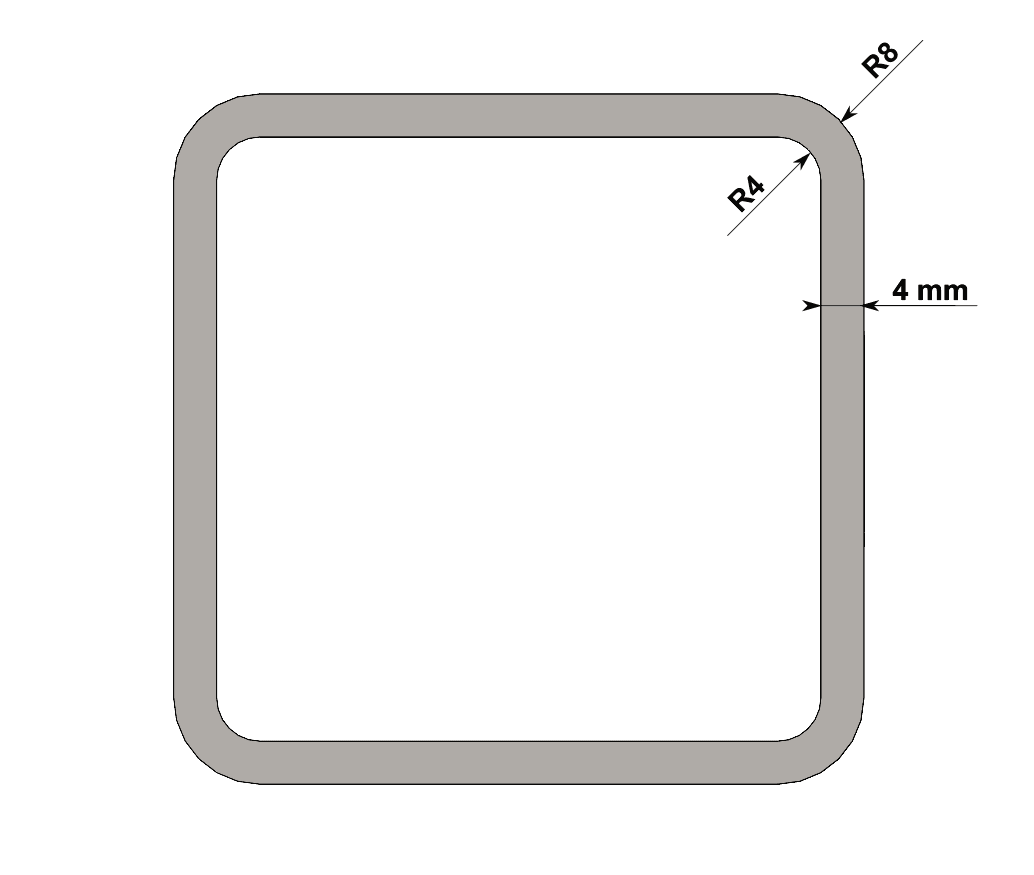

Kvadratne in pravokotne cevi imajo na vogalih notranje in zunanje radije. Pri načrtovanju odprtin, utorov in drugih izrezov v bližini vogalov upoštevajte dejansko geometrijo profila. Izrezom neposredno čez radij cevi se izognite, kadar njihova funkcija tega ne zahteva.
Izrezi na nasprotnih stenah
Če mora izrez potekati skozi dve steni cevi, geometrijo izreza definirajte posebej za vsako steno. Ne predvidevajte, da bo izrez na eni strani cevi samodejno izveden tudi na nasprotni strani.
Pozicionirni jezički in utori
Pri načrtovanju varjenih sestavov lahko uporabite pozicionirne jezičke in utore, ki omogočajo enostavnejše in natančnejše sestavljanje posameznih kosov. Pri dimenzioniranju utorov upoštevajte ustrezno zračnost, da je sestavljanje mogoče tudi ob proizvodnih tolerancah.
Normalizirani izrezi
Pri laserskem razrezu cevi lahko uporabite normalizirane izreze, pri katerih je rez izveden pravokotno na lokalno površino cevi. Tak način rezanja zagotavlja pravilnejšo geometrijo izreza in je še posebej pomemben pri izrezih na ukrivljenih površinah. Nasprotje temu je raven izrez, pri katerem rez poteka v eni sami, nespremenjeni smeri skozi celotno steno cevi, kar zaradi ukrivljenosti profila povzroči drugačno geometrijo izreza skozi debelino stene. Pri laserskem razrezu cevi navadno uporabljamo normalizirane izreze. Če želite ravne reze, nam to zapišite v opombe.
Oddajte en kos na datoteko
Če povprašujete po več različnih kosih, jih oddajte v ločenih datotekah. Jasno jih opišite pri oddaji povpraševanja, da vam lahko pripravimo natančno in hitro ponudbo ter upoštevamo vaše posebne zahteve pri proizvodnji kosov.
